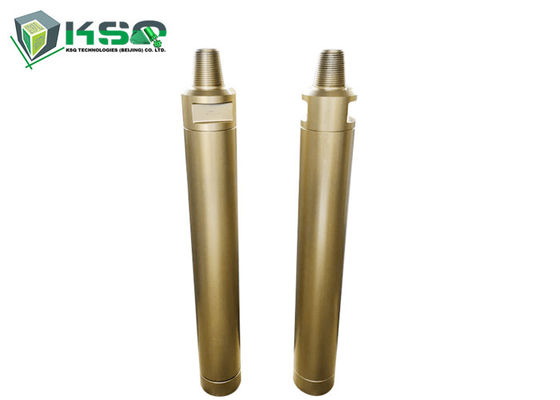

Молотки QL80 COP84 DHD380 M80 SD8 DTH, высокий молоток 8,0" минирования давления
В молотках DTH, бит утеса сверля продолжение хвостовика, который забастовки поршеня сверла утеса сразу. В виду того что поршень в непосредственном контакте с буровым наконечником, меньшая энергия потеряна. Это дает DTH бьет почти постоянн темп расширения зоны охвата молотком независимо от длины отверстия.
Элементарные сведения
| Детали |
Запасные части |
| 1 |
Верхняя подводная лодка |
| 2 |
Колцеобразное уплотнение верхней подводной лодки |
| 3 |
Кольцо проламывания |
| 4 |
Задерживающий клапан |
| 5 |
Весна |
| 6 |
Буфер обжатия |
| 7 |
Раздатчик воздуха |
| 8 |
Внутренний цилиндр |
| 9 |
Поршень |
| 10 |
Внешний цилиндр |
| 11 |
Рукав проводника |
| 12 |
Колцеобразное уплотнение кольца стопа |
| 13 |
Кольцо стопа |
| 14 |
Кольцо проламывания |
| 15 |
Ломоть привода |
| 16 |
Буровой наконечник |
Спецификация молотка COP84/DHD380:
| Сверля диаметр (mm) |
Длина молотка без бита (mm) |
Внешний диаметр (mm) |
Вес без бита (kg) |
| φ195-φ254 |
1492 |
180mm |
188 |
| Давление деятельности (Mpa) |
Потребление воздуха (³ /min m) |
| 1.5-3.0 Mpa |
1.0Mpa: ³ /min 15 m |
1.8Mpa: ³ /min 26 m |
2.4Mpa: ³ /min 34 m |
| Тариф удара на баре 17 |
Порекомендованная скорость вращения |
Поток штанги соединения |
Сдержал хвостовик |
| 27HZ |
20-30 r/min. |
Reg API 4 1/2» |
COP84/DHD380 |
Применения
1. шахта и карьер
2. строительство дорог для сверлить и взрывая работы
3. сверлить водяной скважины
4. предохранение от наклона
KSQ связало инструменты сверлить утеса:
(1) объединенный Штанг-хвостовик H19 x 108mm сверла и H22 108mm.
(2) сплющенные инструменты сверла утеса - бит зубила, крестообразное долото, бит кнопки, шпиндель сверлильного станка конусности 7, 11, 12 градуса
(3) продетые нитку инструменты сверла утеса - бит кнопки, бит кнопки retrac, бит кнопки центра падения, бит купола, reaming сдержал, штанга расширения, MF-штанга, патронная втулочная муфта потока R25, R28, R32, R38, T38, T45, T51, ST58, ST68.
(4) переходники хвостовика (поражая Адвокатуры) - соответствующие к атласу Copco, Furukawa, Gardner Genver, ранду etc Ingersoll.
(5) молотки Bits& Вниз--отверстия (DTH) - 3", 4", 5", 6", 8" молоток и кнопка DTH бит.
Другие продукты: Tricone биты, биты PDC, само- сверля неубедительный бар etc анкера.
