| Место происхождения: | Китай |
| Фирменное наименование: | MIROC |
| Сертификация: | GB / API |
| Номер модели: | Анкер Grounted полости R38N |
| Количество мин заказа: | 100 штук |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка/деревянная коробка или основанный на клиентах |
| Время доставки: | через 1-5 дней после получать подтверждение компенсации и заказа |
| Условия оплаты: | L/C, T/T, западное соединение, MoneyGram, D/A, D/P |
| Поставка способности: | 9000000 KG в месяц |
| Тип: | Анкерный болт, анкер собственной личности сверля | Материал: | Сталь |
|---|---|---|---|
| Емкость: | 200KN-8000KN | Цвет: | Основанный на клиентах |
| Диаметр: | 25mm-130mm | Длина: | 1m-8m |
| Высокий свет: | Стальные анкерные болты,анкеры собственной личности сверля |
||
Собственной личности анкерных болтов сплава R38N анкерные болты стальной сверля стальные
Анкерный болт значит штангу которая переносит структуры или geotechnical нагрузку к стабилизированному утесу
образования, оно состоит из штанги, бурового наконечника, соединения, плиты, grouting затвор и гайка. Он
широко использованный в tunnling, минировании, стабилизации наклона, обработке tunneldiseases и поддерживать крыши
undergroundworks. Он для рыхлого грунта (глины, песка сыпучего etc.) неубедительная штанга анкера сделана
безшовная трубка с высокопрочным.
Параметры и спецификация:
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Внешний диаметр (mm) | 25 | 32 | 32 | 38 | 51 | 51 | 76 | 76 |
| Внутренний диаметр (mm) | 14 | 19 | 16 | 19 | 36 | 33 | 52 | 45 |
| Емкость окончательной нагрузки (kN) | 200 | 280 | 360 | 500 | 550 | 800 | 1600 | 1900 |
| Произведите емкость нагрузки (kN) | 150 | 230 | 280 | 400 | 450 | 630 | 1200 | 1500 |
| Прочность на растяжение, Rm (N/mm2) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| Произведите прочность, Rp0.2 (N/mm2) | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| Вес (Kg/m) | 2,3 | 3,2 | 3,6 | 5,5 | 6,5 | 8,0 | 16,0 | 19,7 |
| Тип потока (левый) | ISO10208 | ISO1720 | Стандарт MAI T76 | |||||
| Стальная ранг | EN10083-1 (сталь структуры сплава) | |||||||
| Сравненный к стали углерода, сталь структуры сплава имеет высокую емкость анти--корозии и высокое механическое. | ||||||||

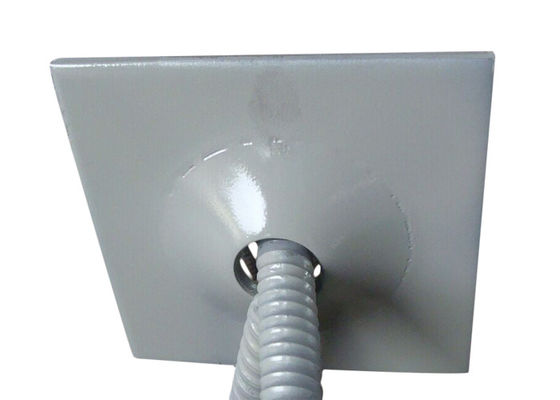

Анкерная доска
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Размер (mm) | 150*150 | 200*200 | 200*200 | 200*200 | 200*200 | 250*250 | 250*250 | 250*250 |
| Толщина (mm) | 8 | 10 | 12 | 12 | 20 | 40 | 40 | 40 |
| Диаметр отверстия (mm) | 30 | 35 | 35 | 41 | 60 | 60 | 80 | 80 |
| Вес (KG/PC) | 1,4 | 3 | 3,7 | 3,6 | 8,8 | 18,5 | 18 | 18 |
| Холодное деформированное с геометрией | ||||||||
Соединение анкера
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Внешний диаметр (mm) | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
| Длина (mm) | 120 | 145 | 160or190 | 180 | 180 | 200 | 200 | 200 |
| Вес | 0,45 | 0,7 | 0,75 | 1,4 | 1,7 | 1,9 | 6,4 | 6,4 |
| Подвергли механической обработке стальной соединяя средний стоп | ||||||||
Буровой наконечник
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| диаметр (mm) | 41,51 | 51,76,90 | 90 100 110 115 130 | 130 150 160 180 200 | ||||
|
Затвердетое крестообразное долото (БЫВШИЙ) |
Затвердетое крестообразное долото для свободного к среднему плотному состоянию с небольшими валунами. | |||||||
|
Крестообразное долото вольфрама (EXX) |
Крестообразное долото TC для мягкого к среднему утесу для mations | |||||||
|
Затвердетый бит кнопки (ES) |
Затвердетый бит buuton для unconsolidated утеса с валунами. | |||||||
|
Бит кнопки углерода вольфрама (ESS) |
Бит кнопки с вставками TC для среднего утеса для образований. | |||||||
|
Затвердетый бит свода (EC) |
Затвердетый буровой наконечник с оптимизированной геометрией для unconsoliddated почвы с небольшими валунами. |
|||||||
|
Бит свода углерода вольфрама (ECC) |
Буровой наконечник TC с оптимизированной геометрией для мягкого к средним горным породам. | |||||||
|
Затвердетый бит падения разбивочный (EY) |
Затвердетое крестообразное долото для свободного к средним плотным состояниям грунта | |||||||
|
Бит падения TC разбивочный (EY) |
Буровой наконечник TC для мягкого к средним горным породам. | |||||||
|
Бросая бит глины (EW) |
Бросая бит глины с оптимизированной геометрией для очень мягкого к нежности caly. | |||||||
| Подвергли механической обработке стальной бит или бит Casring стальной | ||||||||
Гайка анкера
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Ключевой размер (mm) | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
| Длина (mm) | 135 | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
| Вес (kg/pc) | 0,25 | 0,35 | 0,35 | 0,5 | 1,55 | 1,55 | 3,6 | 3,6 |
| Подвергли механической обработке стальная гайка гайки или стали отливки | ||||||||
Данные по Technial анкерного болта T-потока
| Тип Адвокатуры |
Внешний диаметр (mm) |
Внутри диаметра (mm) |
Поперечное сечение (mm2) |
Окончательная нагрузка KN |
Пункт выхода KN |
Вес (kg/m) |
Левая сторона потока Правая рука |
| 30/11 | 30 | 11 | 446 | 320 | 260 | 3,3 | Подъем или право |
| 30/14 | 30 | 14 | 395 | 260 | 220 | 2,9 | Подъем или право |
| 30/16 | 30 | 16 | 382 | 220 | 180 | 2,7 | Подъем или право |
| 40/16 | 40 | 16 | 879 | 660 | 525 | 7,0 | Подъем или право |
| 40/20 | 40 | 20 | 726 | 539 | 430 | 5,6 | Подъем или право |
| 52/26 | 52 | 26 | 1337 | 929 | 730 | 10,0 | Подъем или право |
| 73/53 | 73 | 53 | 1160 | 1630 | 970 | 12,3 | Подъем или право |
| 73/56 | 73 | 56 | 1094 | 1414 | 785 | 11,1 | Подъем или право |
| 73/45 | 73 | 45 | 2265 | 1630 | 1180 | 17,8 | Подъем или право |

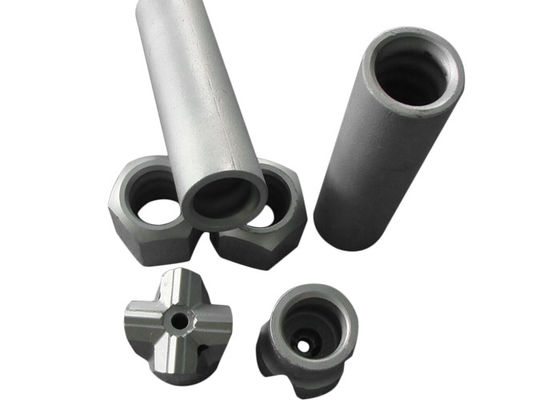

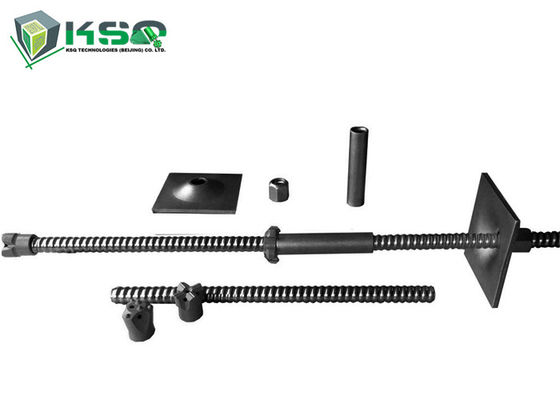

Изображение продуктов:
Особенности неубедительного grounting анкерного болта
• Особенно соответствующий для условий труднодоступной местности.
• Высокий темп установки со сверлить, устанавливать и grouting можно выполнить в одном одиночном
деятельность.
• Система собственной личности сверля исключает требование для покрыванной скважины.
• Установка с одновременные сверлить и grouting возможный.
• Легкая установка во всех направлениях, также вверх.
• Соответствующий для работы в ограниченном космосе, высоте и в зонах трудного доступа.
• Простой столб grouting система. • Горяч-окунутый гальванизировать для защиты от коррозии
Применения в прокладывать тоннель & земное инженерстве
• Радиальный скреплять болтами
• Стабилизация наклона
• Forepoling
• Микро- куча впрыски
• Стабилизация стороны
• Временный анкер поддержки
• Портальная подготовка
• Пригвождать почвы
