T73-130mm/R38-76mm Самосверливающийся якорный болт

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	MIROC
Сертификация:	ISO
Номер модели:	Т73-130мм/Р38-76мм

Оплата и доставка Условия:

Количество мин заказа:	1
Время доставки:	20-30
Поставка способности:	3000

контакт

Подробное описание продукта

Материал:	Высокопрочная сплавная сталь	Диаметр ((мм):	42/51//76/90/100/110/115/130/150/160/180/200
Нить:	Слева/справа	Спецификация:	Р25/Р32/Р38/Р51/Т30/Т40/Т53/Т76/Т103
Обработка поверхности:	Горячая оцинковка	Элемент:	самосверлящая анкерная планка
Выделить:	самосверляющийся якорный болт , Т73-130мм сверло в скале , R38-76 мм сверла для якорного болта

T73-130мм/R38-76мм Самосверлящийся анкерный болт с буровым долотом

Описание продукта

Самосверлящиеся анкеры позволяют преодолеть проблемы, связанные со сложным бурением отверстий в рыхлом и разрушенном грунте. Они позволяют стабилизировать откосы.

Самоходный болт T73 может быть соединен с нагнетательным насосом для нагнетания раствора во время бурения для достижения эффекта анкеровки. Эффективность строительства выше, чем у обычных полых болтов, и он подходит для разрушенных и трудноформируемых окружающих пород.
Нет необходимости в защите стенок обсадной колонны во время строительства, что может значительно повысить эффективность строительства, сократить сроки строительства и снизить общую стоимость проекта.
Полый корпус болта может быть произвольно обрезан и удлинен с помощью соединительных муфт. Поэтому самоходный болт также может быть установлен в узком пространстве, куда не может попасть крупное оборудование.
По сравнению с обычной бурильной трубой, самоходные болты T73 оснащены различными буровыми долотами, которые можно выбирать в соответствии со свойствами различных слоев породы и грунта во время строительства, что может повысить эффективность бурения.

Особенности

Он использует превосходный самосверлящийся полый анкерный болт, общий болт имеет высокую прочность.
Область применения широка
Удобен в эксплуатации.

Полый анкерный стержень

Размер	Внешний диаметр (мм)	Внутренний диаметр (мм)	Предельная нагрузка (кН)	Предел текучести (кН)	Вес (кг/м)
SET73/53	73	53	1160	970	13.20
SET73/45	73	45	1582	1270	17.80
SET73/40	73	40	1865	1430	21.20

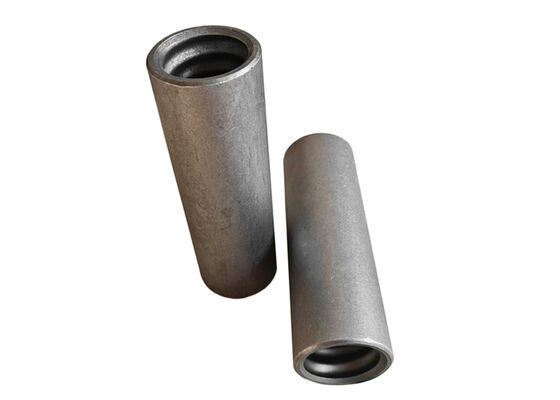

Муфта

Размер	Внешний диаметр (мм)	Длина (мм)	Вес (кг/шт)	Примечание
SST73	89	235	3.82	С герметизирующей конструкцией
	95	245	5.70

Сферическая гайка

Размер	Размер ключа (мм)	Длина (мм)	Вес (кг/шт)
SET73	95	70	1.90

Плоская пластина

Размер	Размеры (мм)	Толщина (мм)	Диаметр отверстия (мм)	Вес (кг/шт)
SST73	175*175	34	80	6.85
	250*250	40	80	18.00

Центратор

Размер	Внешний диаметр (мм)	Длина (мм)	Вес (кг/шт)
SET73	130	65	1.08

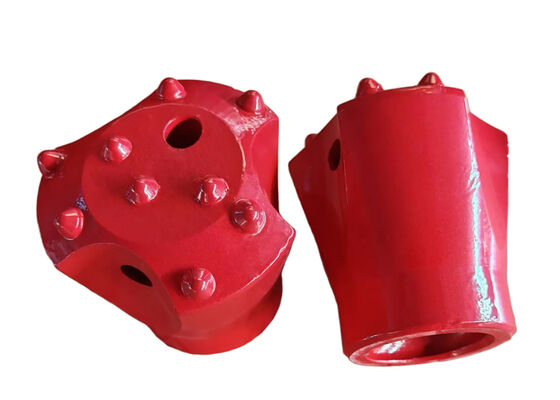

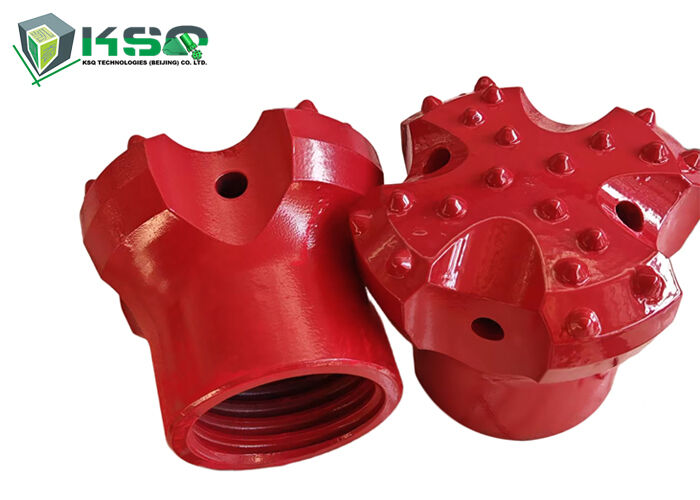

Буровое долото

Размер	Внешний диаметр (мм)	Вес (кг/шт)	Область применения (Рекомендации)
EX			Песок, насыпи, гравий
SST73/130	130	4.00
SST73/175	175	6.80
EXX			Более мягкие осадочные породы, такие как мергели, глинистые сланцы, алевролиты
SST73/130	130	4.00
Глиняное долото			Глина, мягкий грунт, мергели, рыхлый песок или гравий
SST73/150	150	4.00
SST73/200	200	5.60
SST73/250	250	6.75
SST73/280	280	7.60
SST73/175	175	5.20
ESS-F			Выветрившаяся порода, каменные стены, щебень
SST73/130	130	4.70

1. Подготовка к бурению

Угол бурения, длина, соотношение смеси суспензии и выбор буровых долот должны определяться в соответствии с горной породой. В большинстве случаев для предварительной поддержки туннеля будут использоваться самоходные болты 51, 76. Отрегулируйте угол бурения горного бура в соответствии с рельефом местности и геологическими условиями.

2. Бурение и нагнетание раствора

Когда самосверлящиеся анкерные болты длинные и нуждаются в стыковке, буровое долото следует надеть на передний конец первой секции анкерного стержня, а хвостовой конец корпуса стержня следует соединить с нагнетательным насосом через роторный нагнетательный адаптер. При бурении производится нагнетание раствора, и раствор вдавливается в отверстие и в трещины горной массы для консолидации горной массы и остается в глубокой устойчивой горной массе, а также соединяется со стабильным слоем по мере затвердевания раствора.

3. Длина соединения анкерного стержня

Когда в первой секции анкерного стержня остается 30 см, прекратите бурение, наденьте соединительную муфту с искусственной смазкой на хвостовик предыдущей секции анкерного стержня, а затем соедините вторую секцию анкерного стержня и так далее, пока бурение не достигнет проектной длины. В конце бурения анкерный стержень должен быть открыт не менее чем на 10 см, что удобно для установки арочной опорной плиты и шаровой гайки.

4. Испытание на вытягивание

После установки самоходного болта следует провести испытание значения вырывающей силы болта, чтобы проверить, соответствует ли оно проектному значению вырывающей силы. На каждые 300 болтов в рабочей зоне следует случайным образом проверить не менее 3 болтов на испытание на вырывную силу, чтобы убедиться, что эффект строительства соответствует ожидаемым требованиям. Выше приведен ответ на вопрос о том, как поддерживать туннель, пересекающий слой гальки. Качество поддержки влияет на безопасность строительства туннеля. Необходимо использовать поддерживающие материалы с богатым опытом успешной поддержки и проверкой богатого опыта строительства.

Самосверлящиеся анкерные болты, произведенные KSQ, имеют множество примеров применения в туннелях и могут предоставить клиентам полный набор решений. Приглашаем вас к запросу.
